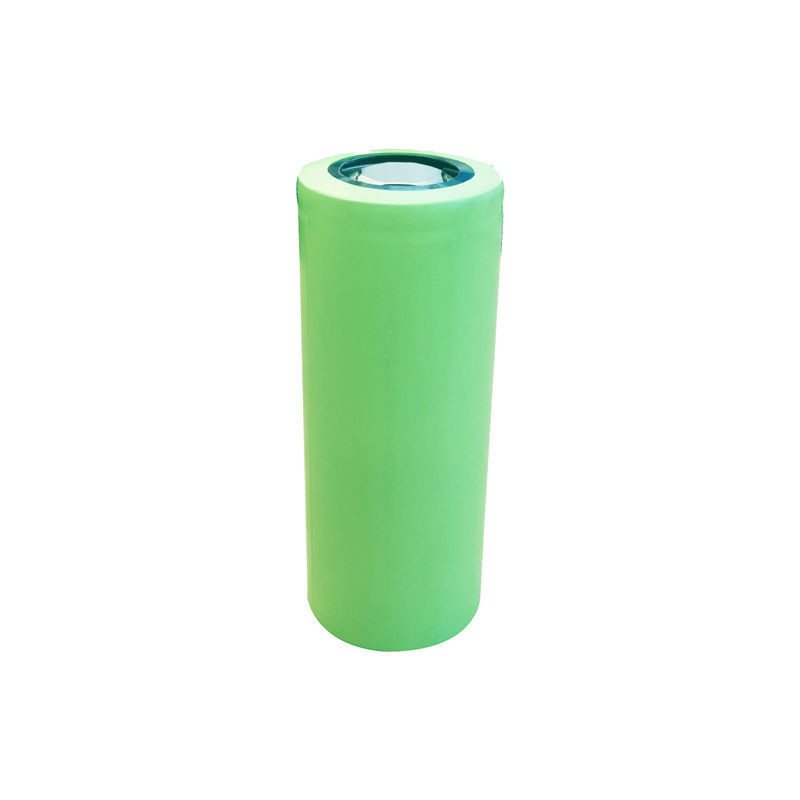

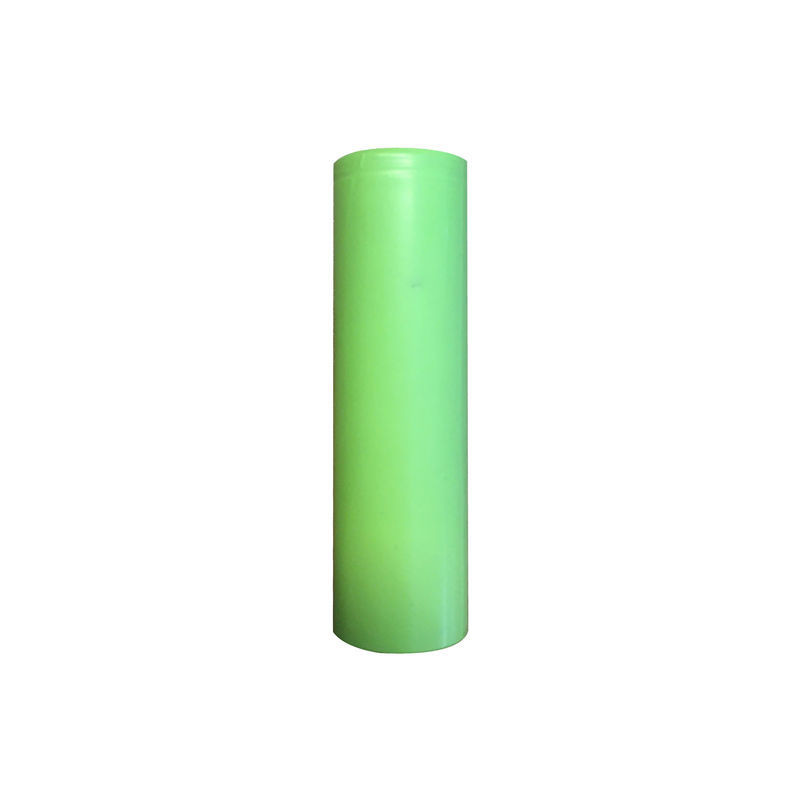

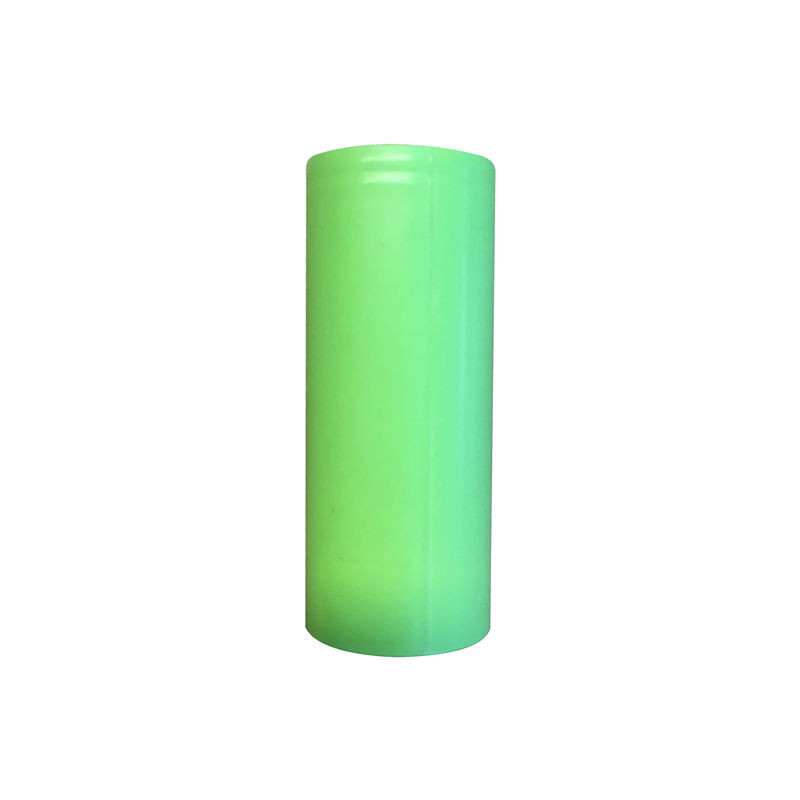

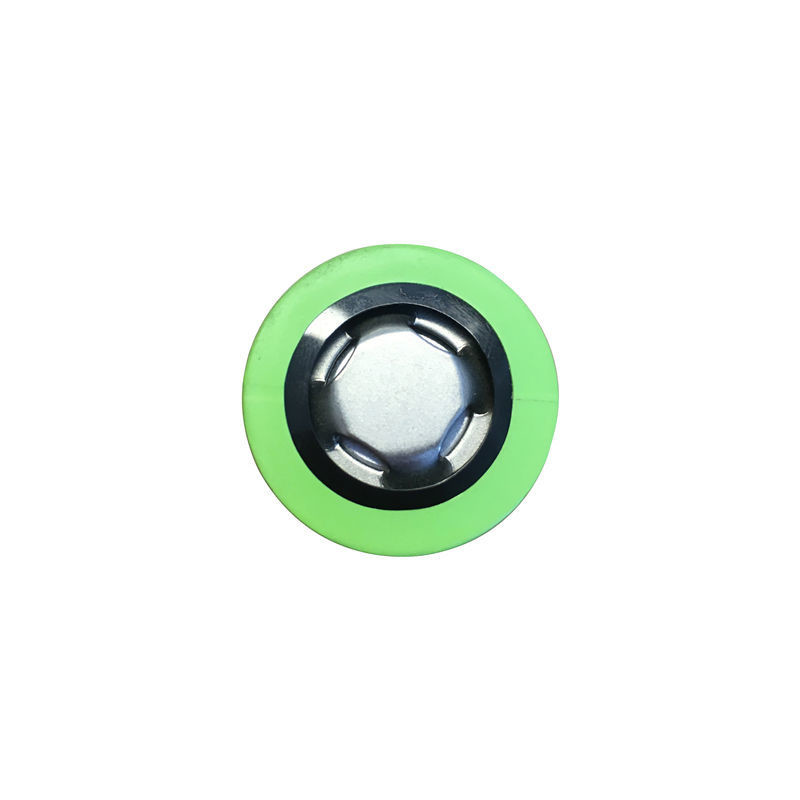

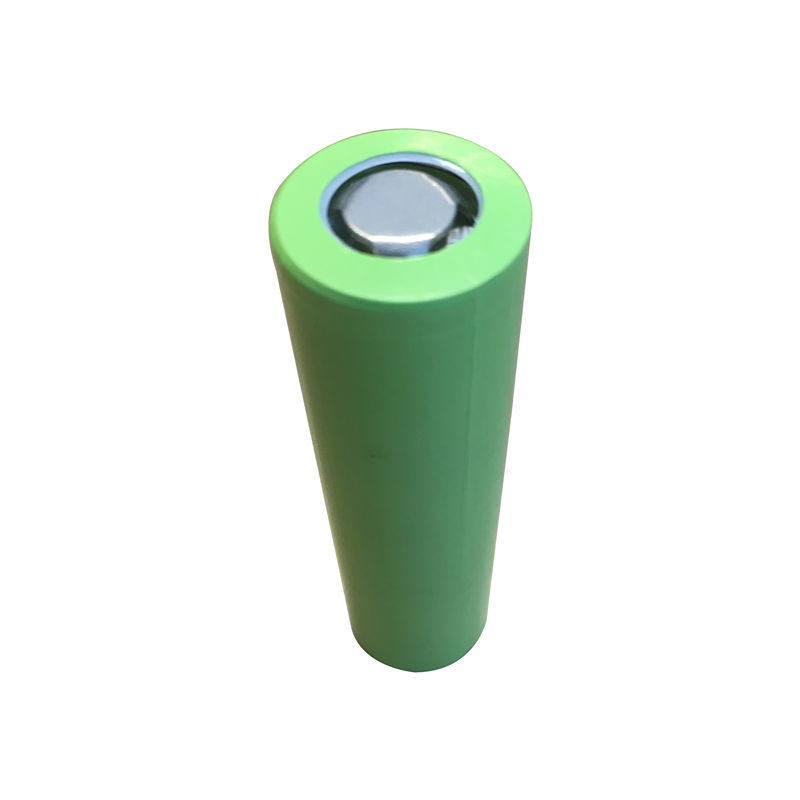

Celdas de batería lifepo4 3.2v 6000mAh especificación principal:
| - No, no es así. |
Punto de trabajo |
Parámetro s |
En el caso de la |
| 1 |
Apariencia |
Conforme a las normas de inspección de apariencia |
No debe haber defectos tales como defectos, grietas, óxido, fugas, que puedan depreciar el valor comercial de la célula. |
| 2 |
Capacidad nominal |
1.5Ah |
Temperatura ambiente ≥ 1,5 Ah |
| 3 |
Váltidad nominal |
2.4V |
Plataforma de descarga 1C |
| 4 |
Impedancia interna |
≤ 18 mΩ |
Resistencia interna medida a 1 kHz CA después de cargada al 50%. |
| 5 |
Tensión de corte de carga estándar |
2.8V |
|
| 6 |
Tensión de corte de descarga estándar |
1.5V |
|
| 7 |
Corriente máxima de carga continua |
3I1Los demás |
25°C ± 5°C |
| 8 |
Corriente máxima de descarga continua |
5I1(7.5A) |
25°C ± 5°C |
| 9 |
(10s) Corriente de carga/descarga máxima por pulso ((10s) |
10I15I1(7.5A 15A) |
25°C ± 5°C |
| 10 |
5C |
5I1(7,5 A), < 15 °C |
Temperatura ambiente no superior a 15 °C |
| 11 |
Rango de temperatura de funcionamiento |
Temperatura: -40 °C a -6 °C Humedad: ≤ 85% |
Se recomienda una corriente de carga/descarga ≤ 0,5 I1 (0,7 A), cuando la temperatura de la celda es inferior a 0 °C, se recomienda enfriar la celda, cuando la temperatura de la celda es superior a 50 °C. |
| 12 |
Rango de temperatura de almacenamiento |
-5°C ~ 28°C |
Se recomienda un rango de humedad de almacenamiento de 25 ± 3 °C ≤ 90% RH. |
| 13 |
Dimensión |
Diámetro: 18,4 ± 0,1 mm Alturas: 65,3 ± 0,1 mm |
La dimensión detallada se puede encontrar en el "Esquema 12 de la estructura de la célula" de esta especificación. |
| 14 |
Peso |
43.0g±1g |
|
Las condiciones de ensayo de las propiedades de la célula
3.1Condiciones de ensayo estándar
3.1.1Ambiente de ensayo estándar
La prueba debe realizarse con células nuevas dentro de los 30 días posteriores al envío de nuestra fábrica y que no se repita más de cincuenta veces antes de la prueba.
A menos que se especifique lo contrario, todos los ensayos indicados en la presente especificación del producto se llevarán a cabo en las condiciones siguientes:
Temperatura: 25 ± 5 °C. Humedad: 15% a 90%.
Presión atmosférica: 86 kPa~106 kPa. Alturas sobre el nivel del mar: ≤ 4000 m.
La temperatura ambiente mencionada en la presente especificación del producto es de 25 °C±5 °C.
3.1.2Método de carga estándar
En un entorno de ensayo estándar, se carga una celda hasta la tensión de corte de carga estándar a una corriente constante de 1 I1 ((1,5A), y luego se detiene la carga.
3.1.3Método estándar de descarga
En un entorno de ensayo estándar, una celda se descarga hasta la tensión de corte de descarga estándar a una corriente constante de 1 I1 ((1,5A), y luego se detiene la descarga.
3.1.4Capacidad inicial
En el entorno de ensayo estándar, se carga una celda nueva de acuerdo con el punto 3.1.2, y luego se descarga a la tensión de corte de descarga estándar a una corriente constante de 1I1 (1.5A), la capacidad de descarga se define como la capacidad inicial.
3.218650 Instrumentos o aparatos de medición para baterías
3.2.1Instrumento de medición de dimensiones
0.01 mm. ¿Qué quieres decir?
La medición de las dimensiones se llevará a cabo mediante instrumentos cuya precisión no debe ser inferior a 0,01 mm.
3.2.2Voltímetro
Clase estándar especificada en la norma nacional o clase más sensible que tenga una impedancia interna no inferior a 10kΩ/V.
3.2.3 Ammetro
Clase estándar especificada en la norma nacional o en una clase más sensible.
3.2.4 Medidor de impedancia
La impedancia se medirá mediante un método de corriente alterna sinusoidal (medidor de corriente alterna de 1 kHz).
Batería de 18650 Celdas de rendimiento electroquímico
| - No, no es así. |
Punto de trabajo |
Método de ensayo |
Criterios de evaluación |
| 1 |
Vida del ciclo |
En el entorno de ensayo estándar, una celda se carga de acuerdo con el punto 3.1.2, descanse 10 minutos y luego descargue de acuerdo con el punto 3.1.3, descansar 10 minutos antes del siguiente ciclo de carga-descarga. La celda se cargará y descargará continuamente durante 10000 ciclos. |
Capacidad de descarga ≥ 80% * Capacidad nominal después de 10000 ciclos |
| 2 |
Vida útil del ciclo a altas temperaturas |
Una célula se almacena a una temperatura ambiente de 55±2 °C durante 60 minutos. Luego, a 55±2 °C, se carga una célula a la tensión de corte de carga estándar a 3.1.2, descanse 15 minutos y luego descargue a la tensión de corte de descarga estándar a 3.1.3, descansar 15 minutos antes del siguiente ciclo de carga-descarga. La celda se cargará y descargará continuamente durante 3000 ciclos. |
Capacidad de descarga ≥ 80% * Capacidad nominal tras 3000 ciclos |
| 3 |
Desempeño de las tarifas |
En el entorno de ensayo estándar, se descarga una celda de acuerdo con el punto 3.1.3, descansar 10 minutos y luego cargar a la tensión de corte estándar a una corriente constante de 3Yo...1 (4.5A).Calcular la relación de capacidad de carga (%). |
Capacidad de carga ≥ 95% capacidad inicial con 3Yo...1 (4.5A) |
| 4 |
3C Duración del ciclo |
En el entorno de ensayo estándar, una celda se carga de acuerdo con el punto 3.1.2, descanse 30 minutos y luego descargue de acuerdo con el punto 3.1.3, descansar 30 minutos antes del siguiente ciclo de carga-descarga. La celda se cargará y descargará continuamente durante 4000 ciclos. |
Capacidad de descarga ≥ 80% * Capacidad nominal después de 4000 ciclos |
| 5 |
Rendimiento de descarga |
En el entorno de ensayo estándar, una celda se carga de acuerdo con el punto 3.1.2, descansar 10 minutos y luego descargar a la tensión de corte estándar a una corriente constante de 5Yo...1 (7.5A).Calcular el ratio de la capacidad de descarga (%). |
Capacidad de descarga ≥ 90% * capacidad inicial con 5Yo...1 ((7.5A) |
| 6 |
Capacidad de descarga a 60 °C |
Una celda se carga de acuerdo con 3.1.2, y se almacenan a una temperatura ambiente de 60 ± 2 °C durante 5 ± 0,5 h, y luego se descargan de conformidad con el punto 3.1.3Calcular el ratio de capacidad de descarga (%) |
Capacidad de descarga ≥ 98% * capacidad inicial a 60°C |
| 7 |
Rendimiento de carga a baja temperatura |
Se descarga una celda de acuerdo con el punto 3.1.3, y se almacena a una temperatura ambiente de 20 ± 2 °C/-40 ± 2 °C durante 24 ± 0,2 h y luego se carga a voltaje de corte de carga estándar a una corriente constante de 1Yo...3 (0.5A).Calcular la relación de la capacidad de carga (%). |
Capacidad de carga ≥ 90%* Capacidad nominal a 20 °C Capacidad de carga ≥ 80%* Capacidad nominal a -40 °C |
| 8 |
Rendimiento de descarga a baja temperatura |
Una celda se carga de acuerdo con 3.1.2, y se almacena a una temperatura ambiente de -20±2 °C/-40±2 °C durante 24±0,2 h, y luego se descarga a una tensión de corte de descarga estándar a una corriente constante de 1Yo...1 Calcular la relación de la capacidad de descarga (%). |
Capacidad de descarga ≥ 90% * Capacidad nominal a -20 °C |
| Capacidad de descarga ≥ 80% * Capacidad nominal a -40 °C |
| 9 |
Capacidad de retención y recuperación de la capacidad a temperatura ambiente |
Una celda se carga de acuerdo con 3.1.2, almacenado a una temperatura ambiente de 25 ± 5 °C durante 28 días, y luego descargado de conformidad con el punto 3.1.3.Calcular el ratio de capacidad de descarga (%) cargado de acuerdo con 3.1.2Descanso 10 minutos, descarga de acuerdo con 3.1.2. Calcular la relación de la capacidad de descarga (%). |
La capacidad residual no será inferior al 90% de la capacidad inicial y la capacidad recuperable no será inferior al 95% de la capacidad inicial a temperatura ambiente. |
| 10 |
Capacidad de retención y recuperación de la capacidad a 55°C |
Una celda se carga de acuerdo con 3.1.2, y se almacena a una temperatura ambiente de 55 ± 2°C durante 7 días, luego se descarga a una tensión de corte de descarga estándar a una corriente constante de 1Yo...1 ((1.5A).Calcular la relación de la capacidad de descarga (%) cargada de acuerdo con el punto 3.1.2, descanso 10 minutos, un descargado de acuerdo con 3.1.2. Calcular la relación de la capacidad de descarga (%). |
La capacidad residual no será inferior al 90% de la capacidad inicial y la capacidad recuperable no será inferior al 95% de la capacidad inicial a 55 °C. |
P: ¿Proporciona muestras gratuitas?
R: Sí, se pueden proporcionar algunas muestras gratuitas, pero se cobrará el flete
P: ¿Cuál es la garantía?
A: un año
P: ¿ Cuál es su plazo de pago?
A: T/T, L/C
P: ¿ Acepta el pedido OEM?
R: Sí, usted puede imprimir su propio logotipo, también podemos proporcionar el diseño de la perspectiva para su paquete de baterías especial
P: ¿Cuántas células puede producir por mes?
A: 1,8 millones
P: ¿Cuál es el modo de transporte?
A: generalmente por mar
P: ¿Qué certificados tiene?
R: Tenemos un 38.3, MSDS... y así sucesivamente.
Rellene nuestro breve formulario y nos pondremos en contacto con usted en breve para ver cómo podemos proporcionar una solución a sus necesidades!
Etiquetas:Paquetes de baterías LiFePO4 personalizados Fabricantes, Paquete de baterías recargables LFP de iones LI para carretillas elevadoras
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
